製品情報

COTEKバッテリー充電器

CX2415

型番 CX2415
バッテリー種類 鉛蓄/リチウムイオン/ニッケル/AGM
標準バルク充電電圧 28.8V / 29.4V(※ディップスイッチで選択)
標準フロート充電電圧 27.6V / 27V(※ディップスイッチで選択)
定格充電電流 12.5A
主出力 2
バッテリー充電モード 3段階充電(IUoU特性)
絶縁方式 それぞれの出力ターミナルにパワーMOSFETを使用
単独出力端子最大電流 12.5A
電圧範囲 90~264VAC
周波数範囲 47~63Hz
力率 0.92以上 (最大負荷時)
動作温度 -20℃~50℃(出力負荷軽減曲線)
動作湿度 20%~90%(非結露状態)
温度係数 ±0.03% (0~50℃)
振動 10~500Hz, 2G 10分間
1サイクルを 60分間 それぞれX, Y, Z 軸方向に沿って振動
効率(交流230V時) 90%
保護機能
  • 回路ショート
    30秒間電流は1A以下に制限、30秒後電源が遮断
  • 過電圧
    35V±1%(AC電源リセット後復帰)
  • 過温度
    過熱温度100℃±5℃(ヒートシンク温度)
    温度センサーの温度 52℃±5℃
    (温度センサー(別売オプション)を接続した場合のみ)
    ヒートシンク温度が50℃±5℃まで低下後、自動復帰
安全規格 EN 60335-1, EN 60335-2-29
耐電圧 I/P-O/P: 4242VDC, I/P-FG: 1768VDC, O/P-FG: 700VDC
絶縁電圧 I/P-O/P: 100M Ohms / 500VDC
EMI誘導輻射 EN 55022; EN 55024; EN 61204-3; EN 55014-1; EN 55014-2
高調波電流 EN 61000-3-2; EN 61000-3-3; EN 61204-3; EN 61000-6-1; EN 61000-6-3
EMSイミュニティ IEC 61000-4-2, 3, 4, 5, 6, 8, 11; ENV 50204

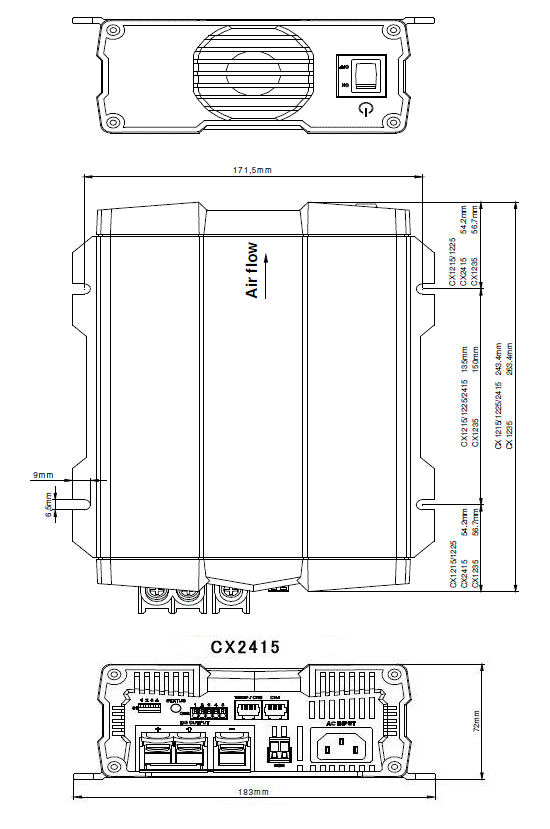

本体寸法(mm) L243 × W183 × H72
重量(kg) 1.6

【バッテリー充電状態】

※仕様は予告なく変更することがございますので、予めご了承ください。
